TUTORIAL MEMBUAT SIMPLE AUGMENTED REALITY (AR) MENGGUNAKAN UNITY 3D.

TUTORIAL MEMBUAT SIMPLE AUGMENTED REALITY (AR) MENGGUNAKAN UNITY 3D.

Salam Sejahtera untuk kita semua..

Kali ini saya akan membagikan tutorial membuat augmented reality sederhana. Beberapa bulan yang lalu saya mengangkat teknologi ini pada penulisan skripsi saya, yaitu tentang media pembelajaran interkatif 3D pada salah satu sekolah dasar di Kec. Pamona  Utara, Kab. Poso. Buat teman-teman yang belum tahu apa itu augmented reality pasti bertanya-tanya tentang teknologi ini.

Augmented Reality (biasa disebut : AR ) adalah sebuah teknologi yang menggabungkan antara objek maya 2 dimensi atau 3 dimensi kedalam sebuah lingkungan nyata atau objek nyata (marker) dan memproyeksikannya dalam waktu yang realtime. AR sendiri jika diterjemahkan dalam bahasa indonesia yaitu realitas tertambah. AR sendiri berbeda dengan VR(Virtual Reality) yang mensimulasikan dunia nyata kedalam dunia virtual. AR disini yaitu ‘menggabungkan atau menambahkan’ sedangkan VR yaitu ‘Menggantikan atau mensimulasikan’.

Oke langsung sja....

Pertama kita siapkan alat dan bahan yang kita butuhkan:

1.    Unity game engine (versi yang saya gunakan pada tutorial ini yaitu unity versi 5.1.2f1) yang dapat teman-teman download secara gratis di https://unity3d.com. Saya sarankan untuk mengunduh versi 5 keatas, untuk menyesuaikan dengan vuvoria SDK yang sekarang sudah diupdate ke versi 5 juga.

2.    Vuforia SDK (versi yang saya gunakan dalam tutorial ini 5.0.5), yaitu merupakan extension Unity besutan qualcomm yang berfungsi untuk mempermudah kita dalam memproses image dari marker untuk dijadikan dunia AR. Dengan Vuforia SDK kita sebagai developer tidak perlu lagi dipusingkan dengan hitunga rumit image processing untuk membuat aplikasi augmented reality. Untuk vuforia SDK sendiri dapat teman-teman download di https://developer.vuforia.com/downloads/sdk. pastikan teman-teman mendownload voforia-unity 5.x.x.unitypackage.

3.    Marker yang akan kita gunakan sebagai penanda untuk memnculkan objek maya yang nantinya akan disebut sebagai AR. pada tutorial kali ini saya sedikit akan membahas cara membuat database di vuforia yang nantinya akan menampung marker yang akan kita gunakan.

Oke jika semua sudah siap, langsung saja  instal unity game engine-nya. Cara menginstal unity hampir sama dengan menginstal software lainnya, hanya saja disini kita membutuhkan koneksi internet dan juga akun unity. Selengkapnya teman-teman bisa bertanya kepada om google tentang cara iinstal unity game engine, karena saya sedang tidak membahas hal itu pada saat ini. Sebelum kita lanjut ke unity, terlebih dahulu kita akan membuat database di vuforia developer.

Sebelumnya kita harus membuat akun di vuforia developer di https://developer.vuforia.com. Cara membuat akun di vuforia dapat teman-teman tanyakan pada om google. Setelah akun kita sudah siap, selanjutnya kita login ke vuforia dengan akun yg sdh kita buat tadi. Lanjut pembuatan DB.....

1.    Terlebih dahulu kita membuat license yang nantinya akan kta pakai untuk membuat AR di unity. Pilih tab develop->License Manager->add License key

2.    Selanjutnya isikan nama aplikasinya dan setting seperti gambar di bawah ini, lalu tekan next.

3.    Centang seperti dibawah ini, lalu tekan confirm.

4.    Kita telah berhasil membuat license key seperti terlihat pada gambar dibawah ini. Klik nama license-nya  untuk melihat license key-nya.

5.    Selanjutnya kita akan membuat DB Vuforia. Klik menu target manager->

Add database, lalu akan muncul form seperti gambar di bawah ini. Isikan nama Dbnya, lalu pilih tipe device, dan tekan create.

6.    Jika berhasil, kini kita telah mempunyai DB di vuforia. Klik DB yang telah kita buat tdi, lalu klik add target, dan akan muncul form seperti di bawah ini. Pilih tipe single target, lalu klik browse untuk memasukkan gambar yang akan kita gunakan sebagai marker (cat: plih gambar yg mempunyai tekstur dan pola yg baik. warna pada gambar tdk mempengaruhi rating marker, krna sistem ini  membedakan pola bukan warna). Setelah itu, masukkan ukuran pada kolom width, lalu tekan add.

7.    Selanjutnya kita telah mempunyai sebuah marker dalam database yg kita buat tdi (cat: semakin tinggi rating markernya maka smakin baik). Kita akan mendownload kembali marker yg telah kita upload tdi ke unity. Caranya centang marker lalu klik tombol download dataset. Akan muncul form baru, lalu kita pilih unity editor dan tekan tombol download. Setelah selesai kita download kita akan masuk ke unity.

8.    Buka program unity anda. Buat project baru dan akan muncul uniity editor. Selanjutnya klik kanan pd folder assets->import package->custom package. Pilih vuforia unity SDK (versi 5 keatas) yang telah teman-teman download tadi. Lalu klik import. Jika berhasil, di kolom project di folder assets akan bertambah beberapa folder tampak seperti di bawah ini.

9.    Selanjutnya hapus main camera pada kolom hirarchy. Setelah itu klik folder assetsàvuforiaàprefabs lalu drag drop AR camera dan image target di kolom hirarchy.

10. Import marker yg telah kita download tdi, caranya double klik pada file marker yg kita download dri DB vuforia tdi, maka otomatis akan ter-Import ke unity. Setelah itu Copy license key yg telah kita buat tadi di vuforia lalu paste-kan di kolom app license key pada jendela inspector. Lalu setting AR camera seperti di bawah ini.

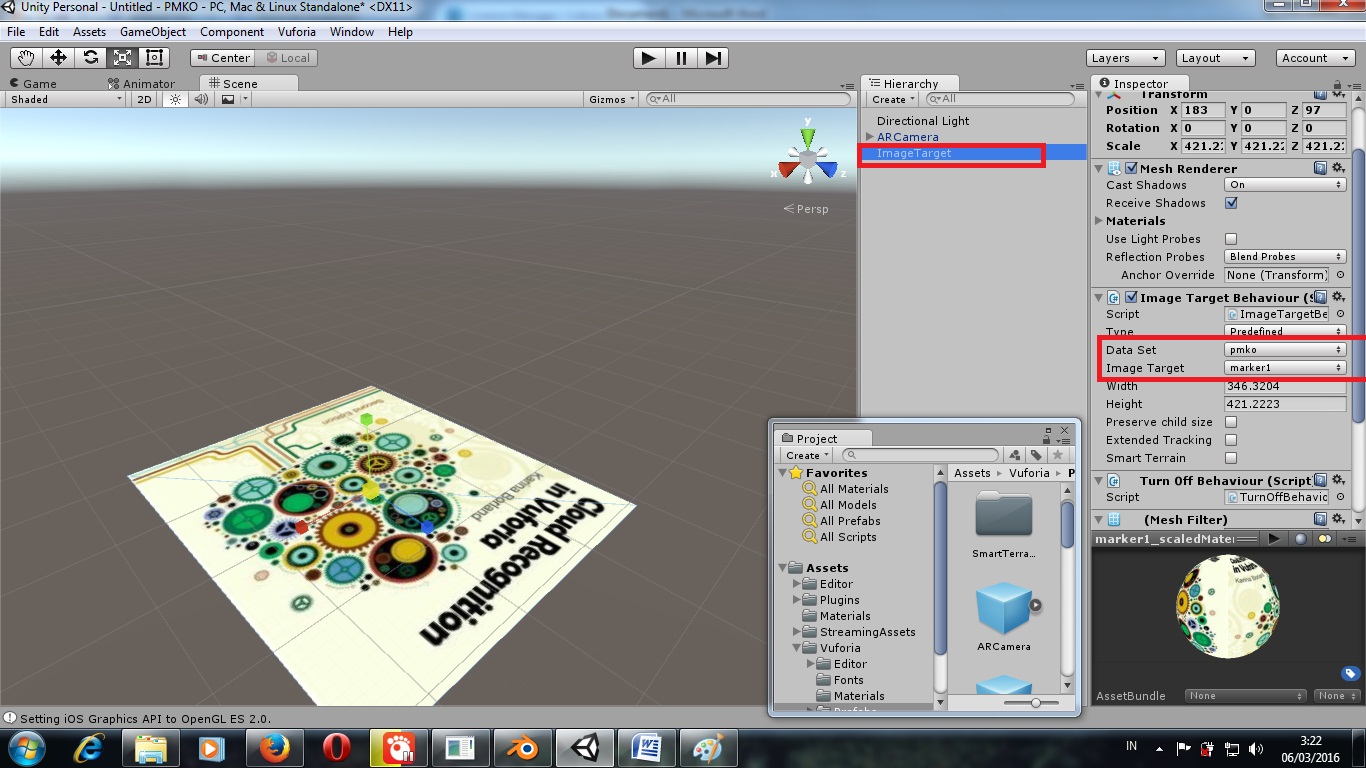

11. Setelah itu setting image target sperti gambar.

12.  Kita akan memasukkan objek 3D yang akan ditampilkan sebagai AR. caranya drag dan drop objek 3D di folder assets lalu dari folder assets drag drop lg ke kolom hirarki. Sehingga akan tampak seperti ini.

13. Setelah kita memasukkan semuanya, tekan tombol run pada unity..lalu arahkan marker ke kamera web cam...

14. Dan hasilnya, taraaaaa...

Sekian dulu tutorial AR sederhana dari saya, selanjutnya teman-teman dapat belajar dan mengembangkan ilmunya lebih baik lagi.

Semoga bermanfaat ya...
